אטמים מכאניים

אטם מכאני

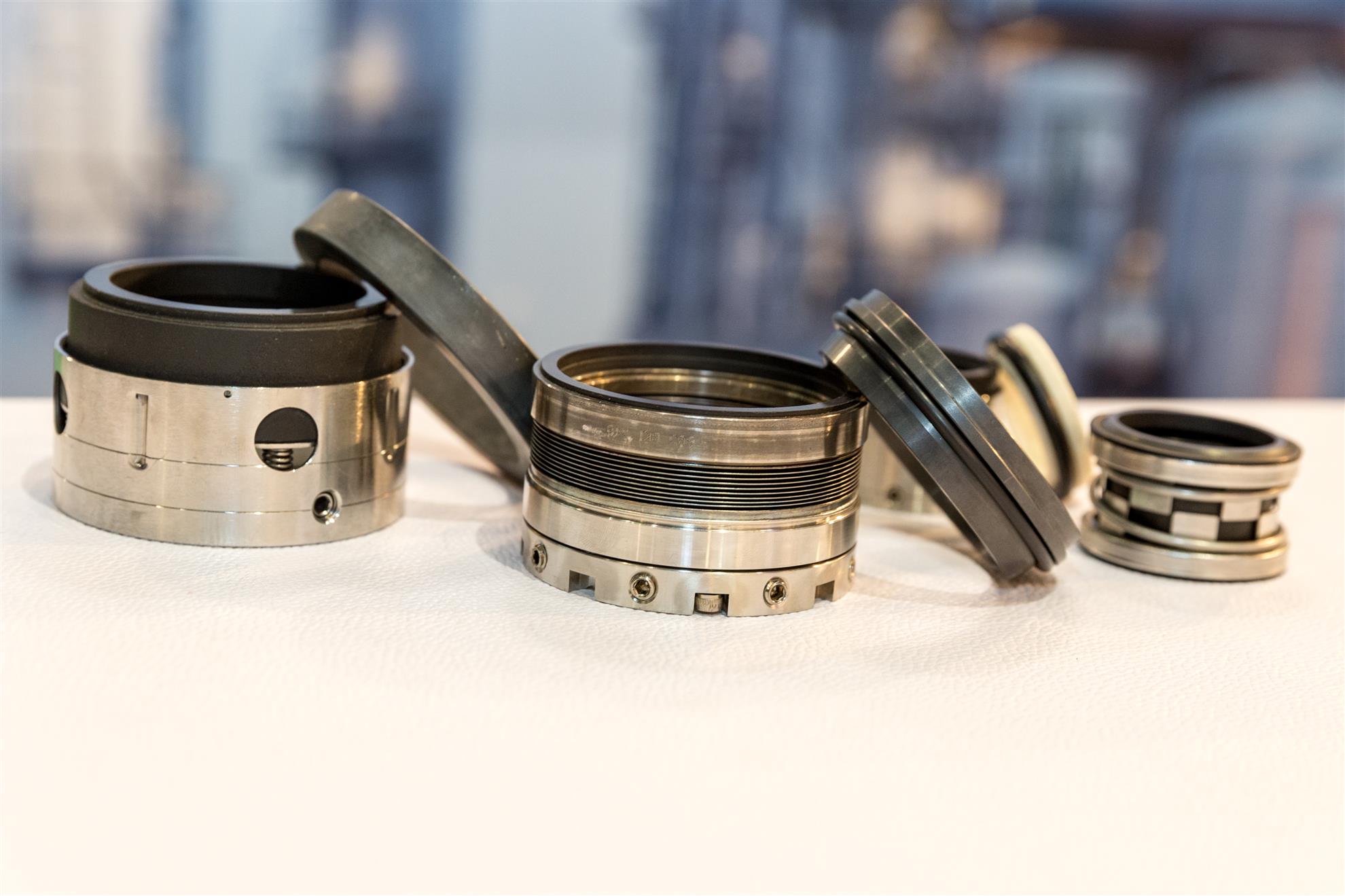

אטמים מכאניים מתפקדים כחוצץ בין ציר סובב לגוף סטטי.  מרבית האטמים המכאניים נמצאים במשאבות צנטריפוגליות.

ההסיטוריה של אטמים מכאניים החלה בשנות ה 30 של המאה ה 20 , כאשר ההתמקדות הייתה בתעשיית הרכב ( Automotive  )   והקירור.   הסיבה למעבר לאטמים מכאניים מחבלי אטימה ( Soft Packing )  הייתה לטובת שיפור ביצועים, קרי הגדלת המהירויות והלחצים במערכות,במשאבות המים של כלי תחבורה וכדומה.

אחד המובלים בתחום פיתוח האטמים המכאניים היה John Crane

https://www.johncrane.com/about/company-history

כיום חברת גון קריין היא החברה המובילה בעולם הן במכירות והן בסל המוצרים הקשור לאטימת ציוד סובב.  החברה מיוצגת בלעדיות בארץ על ידי חברת ס.ס טכנוסיל.

מבנה האטם מכאני :

אטם מכאני בסיסי בנוי משני רכיבים עיקריים : אלמנט סובב ואלמנט קבוע.   האלמנט הסובב מקובע אל ציר הציוד הסובב והאלמנט הקבוע נמצא ממולו.

אם מפשטים את האטם המכאני הוא בנוי מ 5 רכיבים עיקריים:

טבעת אטימה ( Seal Ring )
טבעת האטימה עשויה מחומר בעל עמידות בשחיקה ויכול להיות : סיליקון קרביד, פחם, טונגסטן קרביד, ציפוי יהלום, קרמיקה ועוד סוגים.   בדרך כלל הקושיות של טבעת האטימה תהיה שוות ערך או רכה יותר מאשר הטבעת הנגדית.

טבעת נגדית (  Mating Ring)
הטבעת הנגדית ( נקראת גם תושבת/טבעת סטטית או באנגלית Seat  ) מוצמדת אל טבעת האטימה.   הרווח בין הטבעת הנגדית לטבעת האטימה מוגדר כ:  " סכר האטימה" .  מעבר של נוזל בסכר האטימה, מעבר לגבולות המותרים מוגדר ככשל של אטם מכאני.

אטמים משניים ( Secondary seals)
האטמים המשניים באטמים מכאניים הנם אלמנטים רכים המשמשים לאטימת הרווחים בין חלקי האטם המכאני והטבעות.   אטמים משניים יכולים לבוא בצורות של אורינגים ( O-Rings ) ,  אטמים שטחים ( Gaskets ) , אטימה רכה ( Packing/Grafoil )

קפיצים ( Springs)
הקפיצים משמים למתן קפיציות  וגמישות למצחי האטימה במהלך התנועה הסיבובית של האטם המכאני כמענה לפערים בתנועה הקוית והרדיאלית באטם ( יכולה להיווצר מרעידות, חופשים  וכדומה בציוד הסובב ).   התפקיד השני הוא למתן לחץ ראשוני ולהידוק מצחי האטימה אחד כנגד השני במצב סטטי.   קפיצים עשויים מחומרים שונים כגון נירוסטה,הסטלוי וכדומה.

חומרה ( Hardware)
כל שאר רכיבי האטם כמו מעטפת חיצונית, תותבים , חלקי בניה נוספים , צנרת מיוחדת וכדומה מרכיבים את האטם המכאני כמכלול.
